产品介绍

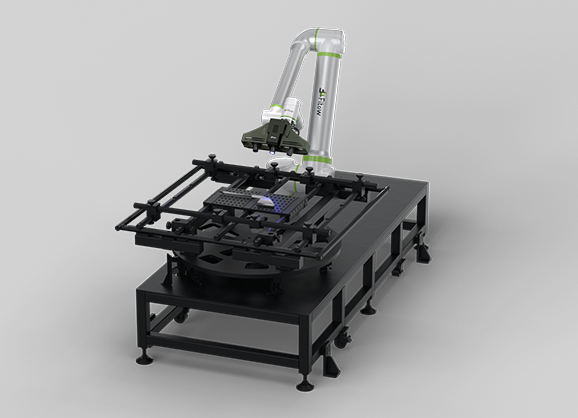

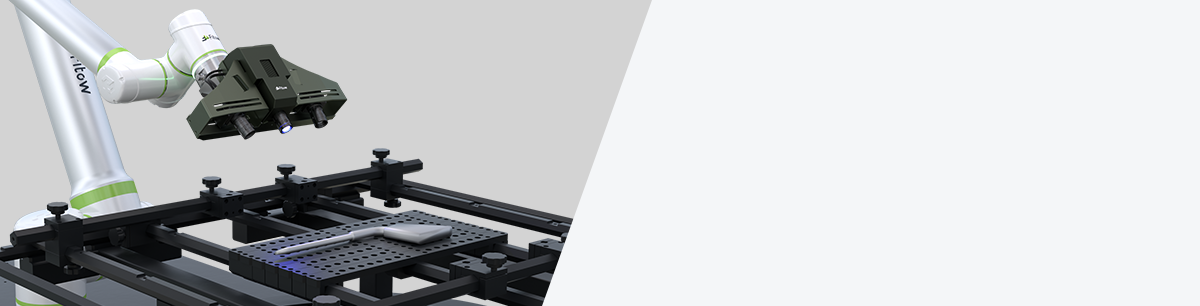

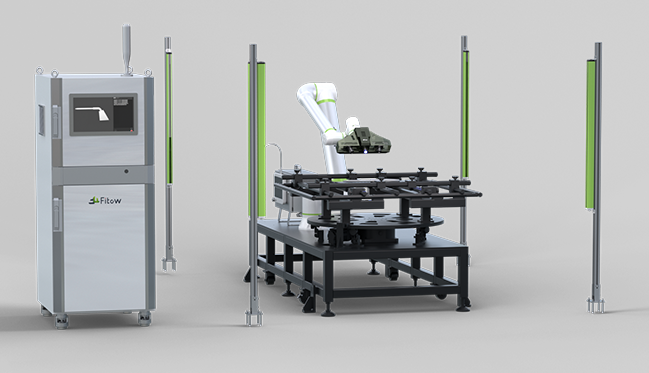

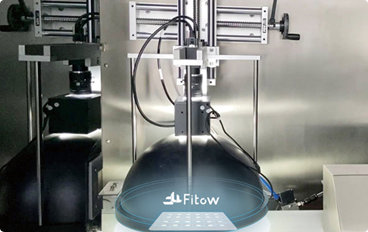

高精度在线3D测量仪可针对异型面和一般曲面进行扫描，自动生成通用格式的三维模型，用于复杂型面的设计精度和一致性检查，其中包括尺寸、形状、位置、跳动公差判定。通过高精度扫描、三维建模、数据分析以及可视化处理，确保零件面型的精确设计与一致性，提升产品质量与制造效率。
PRODUCT INTRODUCTION
产品特点
01 高精度非接触式光学三维扫描
02 无需编程实现各种形状的比较、分析
03 将扫描数据与模型对齐，检测尺寸和形位公差呈现于界面
04 放置后360度3D扫描
05 无需更换镜头及调焦
PRODUCT FEATURES
产品性能
PRODUCT PERFORMANCE
01 测量精度
被扫描物体尺寸小于200mm×200mm×200mm时，精度不低于±0.01mm
被扫描物体尺寸小于500mm×500mm×500mm时，精度不低于± 0.02mm
被扫描物体尺寸小于1000mm×1000mm×1000mm时，精度不低于± 0.05mm
02 测量速度
单次数据采集时间≤1s，单次扫描时间（含机械臂运动）≤8s，数据处理时间2~5min
以某型号空速管为例，一次测量扫描12次，扫描时间约2min，数据处理时间2~3min，可在5min内完成复杂曲面的测量
产品功能

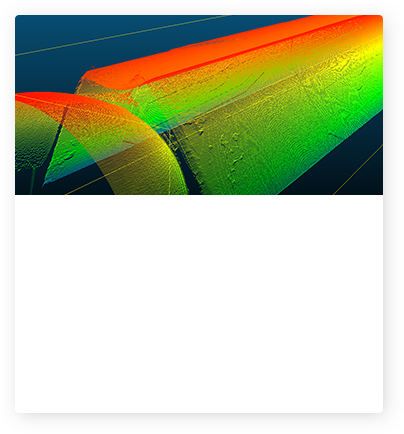

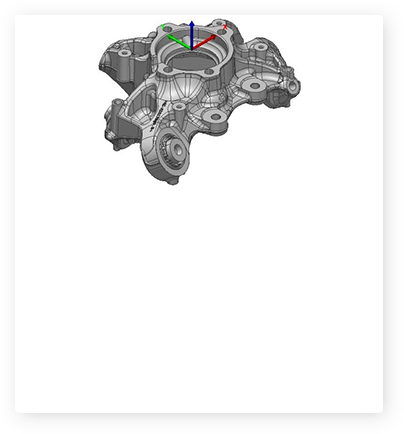

形貌复原
针对异型面和一般曲面进行扫描，自动生成通用格式的三维模型，用于复杂型面的设计精度和一致性检查。

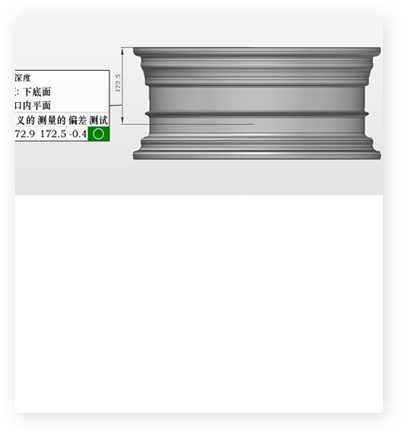

尺寸测量
仅需点击获得的数据，即可轻松进行3D测量。获取完整数据，难以测量的位置也可轻松测量。只需扫描一次，即可进行多次测量。

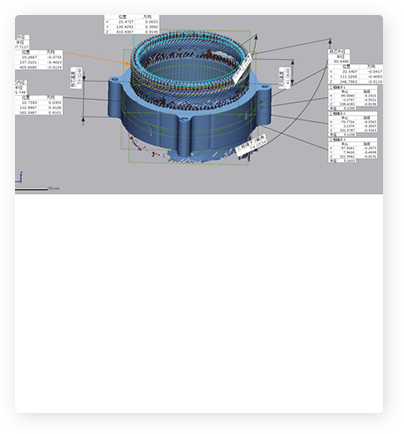

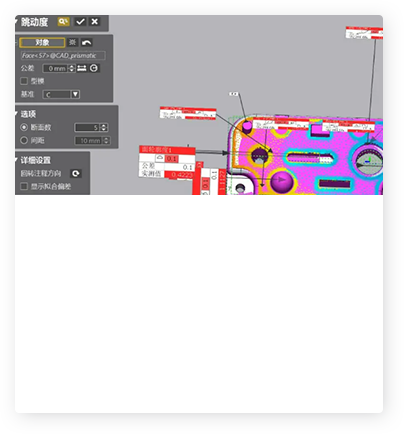

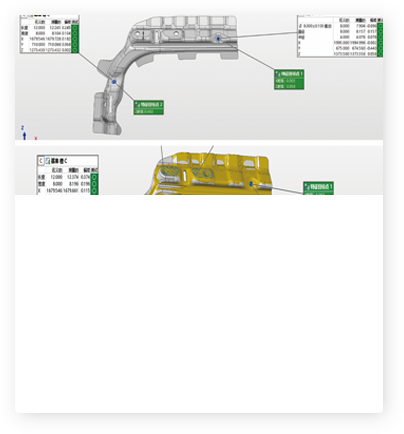

形位公差
完整扫描整体形状，可测量形状、方向、位置和跳动公差。还可设定基准面，更简单地测量面轮廓度

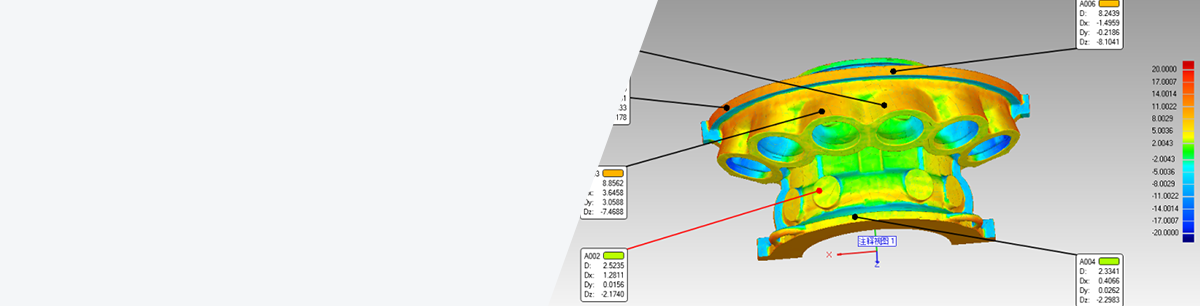

CAD比较功能
可以基于CAD数据进行比较测量。更新比较拟合算法，实现稳定的比较测量，还可基于CAD坐标值进行比较测量。
产品比较功能

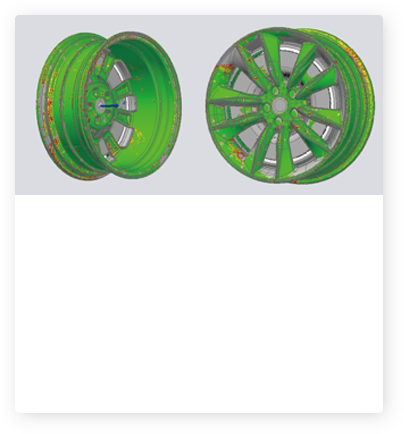

差分颜色面积率功能
通过颜色实现可视化，进一步将差异定量化，实现了用数值显示各颜色的面积率。不仅仅是实现视觉上的可视化，通过数值化还可帮助实现定量化评估。
模板功能和公差判定功能
多个工件时，需要反复进行相同测量，并且受测量方法的影响数值会出现偏差，并且通过设定公差范围，可以判定是否处于公差范围内。

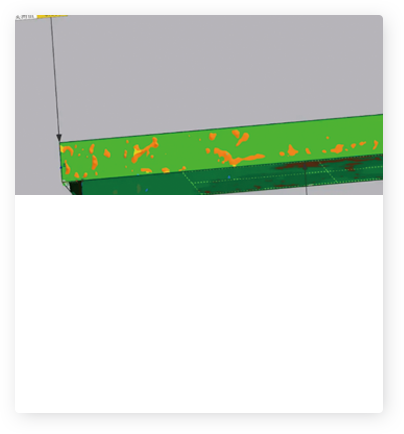

反投影功能
使用3D比较功能对数模和实际样件进行对比，将缺陷位置标记在扫描数据上。

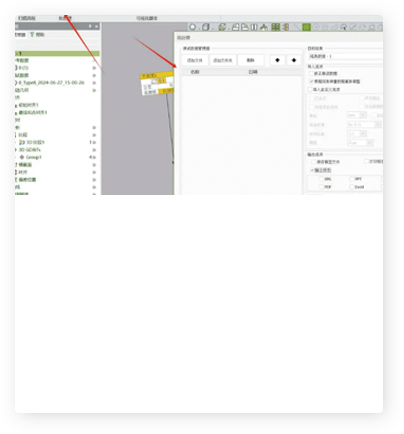

为了汇总测量结果，需要将测量仪测得的数据转录至Excel中以制作自己公司格式的报告。本系统，可以将结果输出至指定的Excel格式中，因此可以削减编辑所需工时。
输出Excel报告
将2个产品数据重合比较，通过颜色将形状差异可视化，还可利用左右反转功能确认对称性。
PRODUCT FUNCTION

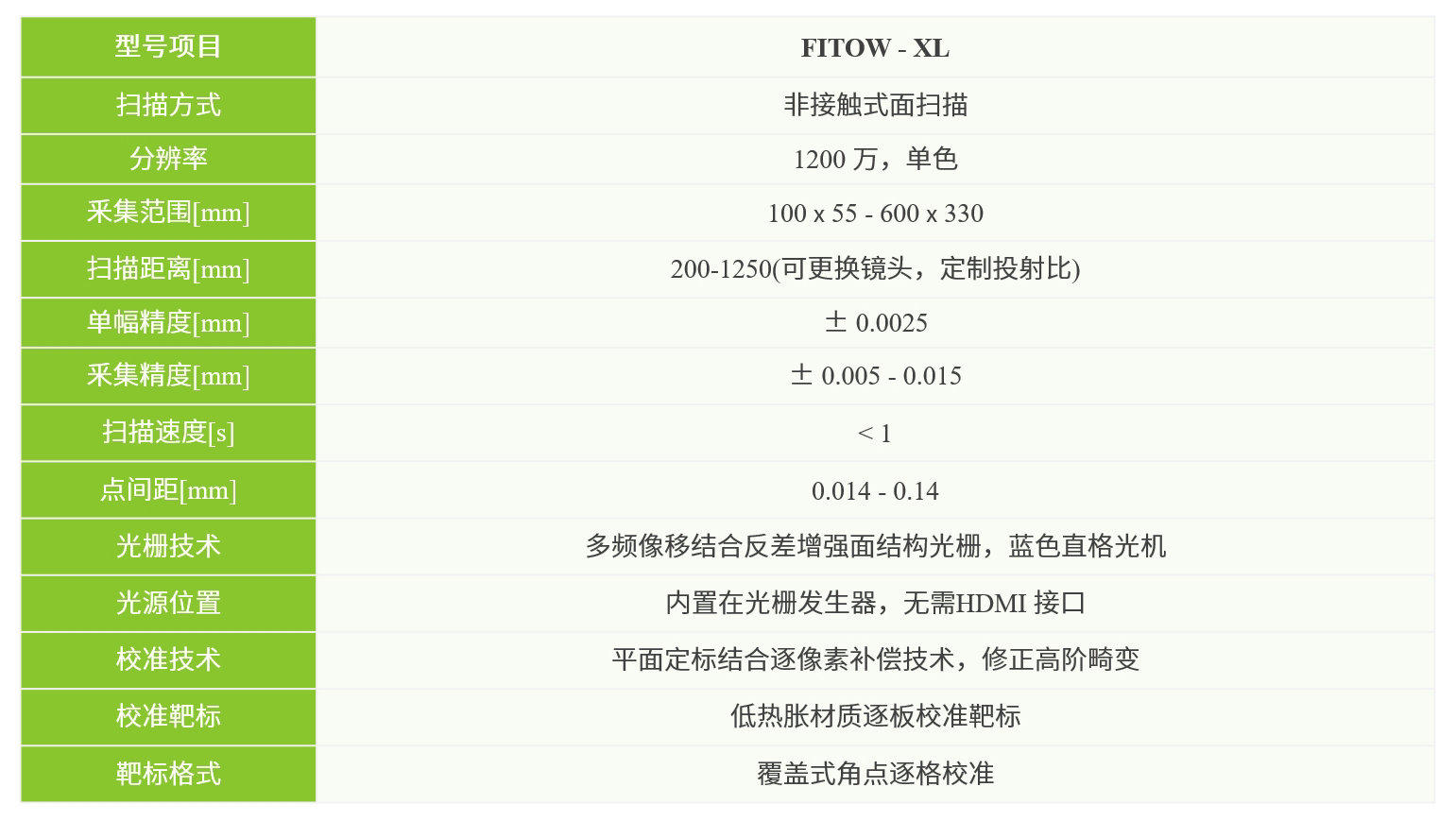

产品参数
PRODUCT PARAMETERS
应用场景
APPLICATION SCENARIOS

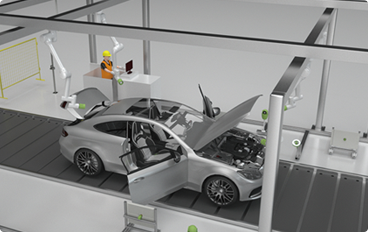

汽车制造领域

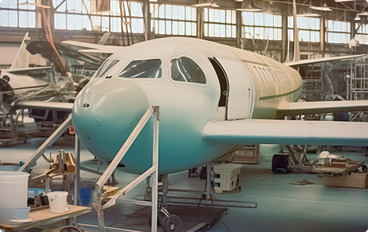

航空航天领域
精密工程
